陶瓷酒瓶的制作溫度控制很重要，下面隆昌陶瓷酒瓶廠家介紹陶瓷酒瓶燒制溫度的控制。

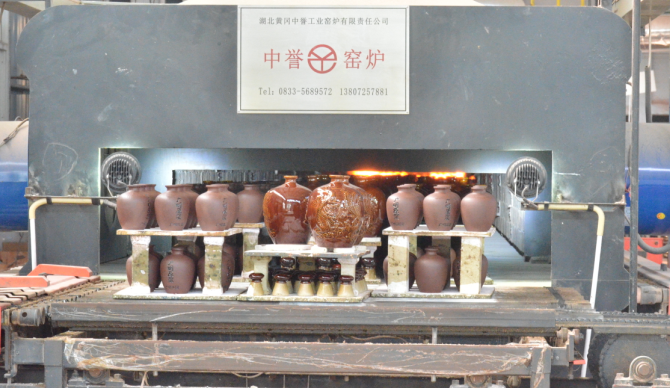

1.燒成溫度：燒成溫度的控制是制作酒瓶的關鍵，一般根據陶瓷器坯體內玻璃相的性質、玻璃相(液相)與結晶相(固相)之比以及所預期的成品性質而定;有時也依據釉料的適宜成熟溫度和表現特征決定燒成溫度的上限。軟化狀態下由于重力作用容易造成坍塌，為了防止這一現象，燒成溫度范圍比較窄的產品一般在低于最高容許燒成溫度20～30℃的溫度下燒成。

2.升溫速率：與坯體和釉的礦物原料類型、裝窯模式、制品大小和形狀、窯爐容積和結構等有關,另外，相組成、坯體內脫水、多晶轉變、分解、整體微觀結構等各種物理化學變化的溫度范圍和加熱時釉與坯的氣孔率的變化也是有影響的，需要注意。

3.保溫時間：應能保證坯和釉的物理、化學反應達到平穩、衡定及體積效應。坯體最高收縮率一般發生在950～1280℃,故宜在低于開始強烈收縮的溫度下進行保溫。燒成收縮的大小和階段取決于粘土類物質和所生成液相的種類與數量。瓷器的液相量一般在55%左右。

4.降溫速度：冷卻階段要避免液相和固相的熱不均勻收縮。瓷器中的液相一般在1000℃以下凝固，因此在750～650℃的溫度范圍中冷卻速度必須緩慢，尤其是游離石英含量高的器皿更需注意。但在液相凝固點以上降溫速度若過慢，會出現某些化合物的氧化還原反應或晶粒長大、玻璃相成分下降現象。

陶瓷酒瓶燒制溫度與很多方面有關系，是一項有較深學問的問題，燒制溫度的控制需要考慮多個方面的因素，并不是一項簡單的事情。陶瓷酒瓶精湛的加工技藝成就的是一批批藝術品，如今陶瓷酒瓶的收藏已成為一種時尚，希望以上介紹能幫助到大家，有想定制陶瓷酒瓶的也可以咨詢我們哦。
